Système d'inspection en continu pour la qualité d'impression et d'étiquetage
Des modèles: OR-A, OR-B, OR-C, OR-D, OK4000
Qu'est-ce qu'un système d'inspection Web ?
Lorsque la presse à imprimer fonctionne à grande vitesse, la qualité de l'image imprimée dépasse les capacités de l'œil humain. Un système d'inspection de la qualité d'impression devient donc indispensable pour examiner les images statiques. Le système d'inspection en continu pour l'impression utilise des technologies et des méthodologies innovantes pour transformer les images en mouvement rapide en images fixes perceptibles par l'œil humain. Ces images peuvent être agrandies partiellement pour détecter rapidement les défauts d'impression mineurs, améliorant ainsi la qualité des produits imprimés. De plus, il permet l'observation séparée des images en temps réel, facilitant une évaluation complète de la qualité.

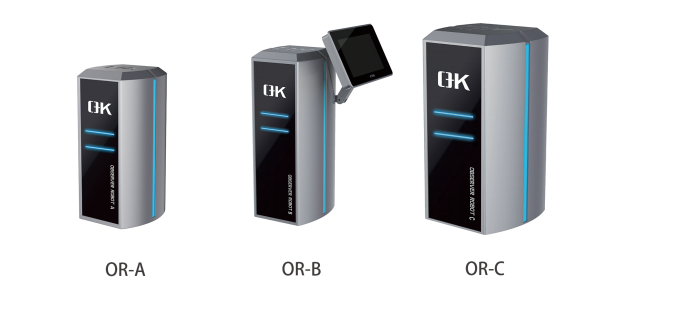

Système d'inspection de bande de type OR-A, B, C
Le système d'inspection vidéo en continu OR-A, B, C est équipé d'une caméra matricielle 5/10 mégapixels pour la capture d'images. Il permet un grossissement jusqu'à 25 fois après traitement, tout en préservant la netteté des images. Avec des distances de prise de vue de 55 mm, 100 mm et 200 mm, il répond à divers besoins de surveillance. Ce système fonctionne à une vitesse linéaire maximale de 1 200 m/min et dispose d'une fonction de croisière automatique. Il trouve des applications dans l'imprimerie, l'étiquetage et d'autres secteurs industriels.
| Caméra | Caméra CMOS haute résolution de 5 mégapixels | |
| Stand de tir | OR-A | 60mmx45mm |
| ORBE | 100mmx75mm | |
| OR-C | 200mmx150mm | |
| Devenir un pro | 1200 m/min | |
| Tension d'alimentation | AC220V | |
| longueur du rail de guidage | 300 mm - 3000 mm (personnalisable) | |
| Résolution de l'affichage | Écran HD 24-inch | |
| 1920 × 1080 | ||
| Température de fonctionnement | 0-50 ℃ |
Type OR-D Système d'inspection Web
OR-D présente un système d'inspection vidéo grand format haute définition, conçu pour offrir un large champ de vision et une imagerie complète. Ce système s'adapte aux plaques d'impression de grande circonférence, garantissant la capture de la totalité de la page. Grâce à sa caméra linéaire 8K, OR-D assure une haute résolution visuelle. Le post-traitement permet un grossissement jusqu'à 25 fois tout en préservant la netteté des images. Sa portée de prise de vue, de 100 mm à 2000 mm, répond à un large éventail de besoins de surveillance. Avec une vitesse linéaire maximale de 1200 m/min, il garantit un fonctionnement rapide et efficace. Alimenté en 24 V CC, le système d'inspection vidéo OR-D trouve des applications dans l'imprimerie, l'étiquetage et bien d'autres secteurs.
| Type de capteur | CMOS |
| style dimension | 7um |
| Résolution | 8192 × 3 / 8192 × 6 |
| Maximum horizontal balayage fréquence | 8192x337Khz 10Bit |
| 8192x320Khz 10Bit | |
| Dynamique gamme | 65dB |
| Noir &Blanc/Couleur | Couleur |
| Miroir image | |
| Horizontal balayage fréquence des bactéries |
Prise en charge de la mise en miroir horizontale en mode libre maximal, cycle de configuration logicielle interne, encodeur, ex- fréquence d'impulsion ternaire |
| Poids | 456g |
Vidéos de démonstration et d'installation du système d'inspection Web
Système d'inspection de la bande à 100 % pour la qualité d'impression
Le système d'inspection visuelle de bande O+K révolutionne le contrôle qualité d'impression grâce à sa transition fluide de l'observation à la détection sur toute la largeur. Tirant parti des algorithmes de détection d'images les plus récents et de sources lumineuses spéciales, ce système atteint un taux d'inspection complet de 100 %. Il excelle dans l'identification d'une large gamme de défauts, tels que rayures, taches, creux, bosses et dommages sur les surfaces en caoutchouc, avec une précision inégalée. Avec cette machine d'inspection vidéo de bande, les fabricants peuvent garantir que chaque produit répond aux normes de qualité les plus exigeantes, minimisant ainsi les défauts et maximisant la satisfaction client.
Caractéristiques du système (gamme complète) :
Configuration du système :
| Sujet | Paramètre |
| Résolution latérale nominale | 0.15mm |
| Résolution longitudinale nominale | 0.15mm |
| largeur de détection conçue | 10mm-600mm |
| vitesse maximale conçue | 450 / min |
| Précision de détection des défauts ponctuels | Zone de défaut > 0.2 mm |
| précision de détection du fil de lame | Zone défectueuse > 0.1 mm x 5 mm |
| précision de la détection de surimpression | Transversal > 0.15 mm, longitudinal > 0.25 mm |
